C-V2X车载终端VU40E4
VU40E4产品是基于C-V2X技术开发的车载通信终端，该产品具备LTE-V2X PC5、 4G Uu、ETC 收费等多模通信能力，内置天线，一体化便携安装，能够实现 OBU 与 OBU/RSU 之间C-V2X 安全应用，以及车辆的 ETC 收费功能，可满足智能网联汽 车多样化业务的通信需求。
装箱单
|
编号 |
设备名称 |
数量 |
图片 |
|
1 |
VU40E4 主机 |
1 |
|
|
2 |
Type-C USB 线 |
1 |
|
|
3 |
点烟器转接头 |
1 |
|
|
4 |
说明书 |
1 |
|
|
5 |
合格证 |
1 |
产品硬件

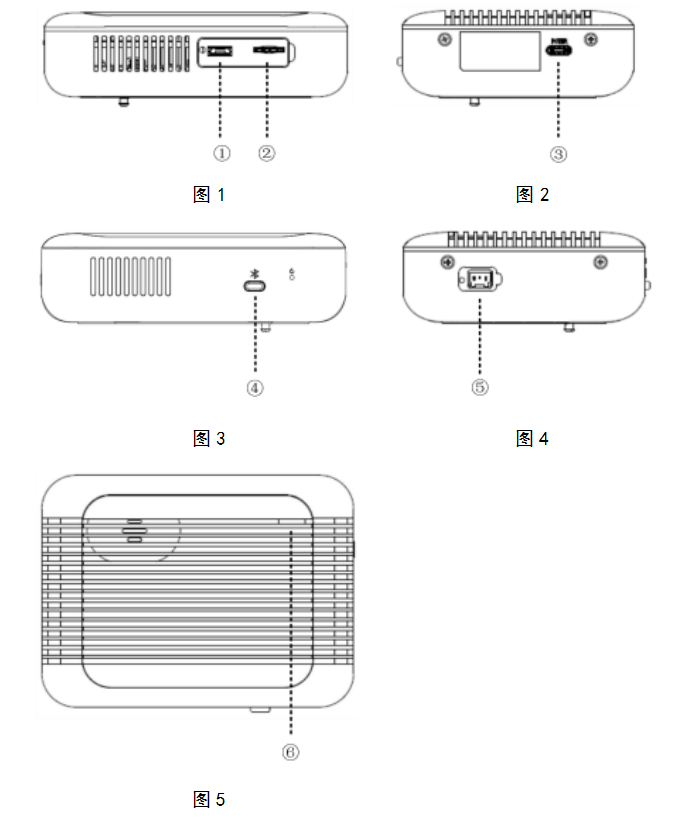

VU40E4 的接口分布如下:
表格 2 接口说明
|
编号 |
接口名称 |
接口说明 |
|
1 |
Micro USB |
用于设备版本升级和调试； |
|
2 |
SIM 卡槽 |
Nano SIM 卡接口，用于 4G 数据通信； |
|
3 |
电源 |
电源输入接口，USB Type-C，需支持 QC3.0 快充协议； |
|
4 |
ETC 蓝牙开关 |
用于激活 ETC 蓝牙； |
|
5 |
CAN |
CAN 接口，用于连接车辆信号； |
|
6 |
LED 指示灯 |
●V2X：指示设备运行状态，绿灯闪烁表示设备正常运行； ●ETC：指示 ETC 状态，蓝灯亮表示 ETC 工作正常； |
设备主体安装说明
去除设备背面附带的双面胶保护膜，参照图 6 中安装位置，设备散热齿面向 车内，粘贴至车辆中央后视镜右侧的前挡风玻璃上，安装完成后车内视角效果如 图 7。USB 线的 Type-C 侧连接设备电源接口（图 2 中③号接口），另一侧连接配 套的点烟器转接头并插入汽车点烟器接口。另外，也可以使用支持 QC3.0 快充协 议的 USB 电源连接 USB 线直接供电。

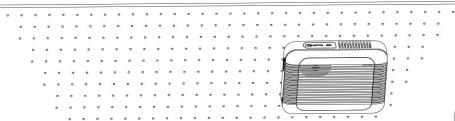

图 6 设备安装位置示意图
图 7 设备安装细节示意图
ETC 功能使用说明
参照 4.1 章节完成设备安装，按照以下步骤激活 ETC 功能。
- 手机扫描二维码进入“乐速通ETC ”微信小程序；
- 参照自助安装视频教程选择签约银行申办；
- 按照教程进行ETC 发行；
- 长按蓝牙开关（图3 中④号接口）3 秒，打开 ETC 蓝牙， 听到声音提示后连接 ETC 设备，使用“乐速通 ETC ”微信 小程序完成发行。
注：OBU 蓝牙等待连接的时间为 2 分钟，请在此时间内打 开手机蓝牙，否则ETC 设备蓝牙会自动关闭。
参数配置使用说明
用户可使用微信小程序或 OBU 设备内置网页对 OBU 设备进行操作。
微信小程序
- 手机扫描二维码进入“智联盒子小管家”微信小程序；
- 按照小程序引导进行参数配置。
设备网页
连接 OBU 设备 WIFI 热点，热点名称默认为 V-BoxXXXXXXXXXX，XXXXXXXXXX 为设备铭牌上产品序号后十位数字，密码默认为 12345678；
打开浏览器，登陆网页http://192.168.1.2，根据页面提示进行参数配置。
产品技术规格
表格 3 VU40E4 产品技术规格
|
产品规格 |
说明 |
|
物理规格 |
主机尺寸：110*82*31mm 重量： 0.23kg |
|
通信制式 |
4G Cell LTE-V2X PC5 WLAN 802.11 b/g/n（2.4GHz） ETC（选配） |
|
支持最新协议标准 |
PC5：支持 3GPP Release 14 PC5 直连通信 4G LTE：支持 3GPP Release 10 LTE-TDD 和 LTE-FDD V2X 协议：支持国内最新标准 |
|
定位与同步方式 |
BeiDou/GPS/GLONASS/Galileo RTK 高精度定位 |
|
PC5 通信指标 |
采用中信科自研芯片，内置 4 核 A7 处理器，支持All-in-one 设计； 采用 C-V2X 自研车规级模组 工作频段：5905-5925MHz（Band47） 工作带宽：10MHz/20MHz 发送功率：最大 23±2dBm 天线数：2（1T2R） |
|
安全 |
支持高性能 HSM 芯片，支持国密算法与国际商用密码算法 |
|
对外接口 |
USB 调试口、CAN、语音播报 |
|
供电方式 |
USB Type-C 供电，支持 QC3.0 快充协议 |
|
整机功耗 |
典型值≤5W |
|
储存温度 |
-30℃~+70℃ |
|
工作温湿度 |
-30℃~+70℃ , 5%～95% RH 相对湿度（无冷凝） |
|
安装方式 |
支持 3M 背胶粘贴安装 |
技术支持
客户服务热线电话：400-799-3633
技术支持联系邮箱：yunweifuwu2023@163.com
