C-V2X 路侧设备 RU3110E
RU3110E 产品是基于 C-V2X 技术开发的路侧通信设备，该产品具备 LTE-V2X PC5 和 4G LTE Uu 双模通信能力，符合 3GPP R14 LTE-V2X 协议规范，能够实现 RSU 与OBU 之间直接通信和基于蜂窝网的通信，可满足智能网联汽车多样化业务 的通信需求。
主要特点如下：
- 支持 PC5 Mode4 直连通信，支持 3GPP Release 14；
- 支持 LTE，FDD-LTE: B1, B3, B5, B8，TDD-LTE: B38, B39, B40, B41；
- 支持国内最新标准的 V2X 协议，支持中国汽车工程学会 V2X 应用层消息 集（T/CSAE-53 2017），以及 YDT 3709-2020《基于 LTE 的车联网无线 通信技术 消息层技术要求》；
- 与主流厂家 OBU 设备完成新四跨、四跨、三跨互通测试；
- 已实现与国内主流信号机的对接，并支持与各种融合感知设备的对接， 包括：MEC、环境监测设备、视觉感知设备、毫米波雷达、激光雷达等；
- 在隧道、地下车库等无 GNSS 信号场景下，支持 RSU 和OBU 之间的 PC5 空 口同步，实现 RSU 和 OBU 的通信以及 OBU 定位功能；
- 支持 BeiDou、GPS 等 GNSS 多模定位与授时，性能更优；
- 支持高性能 HSM 芯片，支持国密算法与国际商用密码算法；
- 供电方式灵活，支持 DC 9~36V、AC 220V（外加适配器）与 PoE（IEEE 802.3at）等；
- 支持近端操作维护与远程集中运维；
- 基于自研 V2X 模组，提供 RSU V2X SDK 开发包，支持二次开发
装箱单
|
编号 |
设备名称 |
数量 |
图片 |
|
1 |
RSU 整机 |
1 |
|
|
2 |
PSE |
1 |
|
|
3 |
GNSS 天线 |
1 |
|
|
4 |
V2X 天线 |
2 |
|
|
5 |
LTE 天线 |
2 |
|
|
6 |
密封头 |
1 |
 |
|
7 |
固定背架 |
1 |
 |
|
8 |
背架固定螺丝 |
4 |
 |
|
9 |
安装用抱箍 |
2 |
 |
|
10 |
接地线 |
1 |
 |
|
11 |
说明书 |
1 |
|
|
12 |
合格证 |
1 |
产品规格
表格 1-1 RU3110E 产品技术规格
|
产品规格 |
说明 |
|
物理规格 |
主机尺寸：285mm × 268mm(含 N 头） × 59mm 重量（不含天线）：≤ 3.5kg |
|
通信制式 |
3G/4G Cell LTE-V2X PC5 WLAN 802.11 b/g/n（2.4GHz） |
|
支持最新协议标准 |
PC5：支持 3GPP Release 14 PC5 直连通信 支持 LTE，FDD-LTE: B1, B3, B5, B8，TDD-LTE: B38, B39, B40, B41 V2X 协议：支持国内最新标准，支持中国汽车工程学会 V2X 应用层 消息集（T/CSAE-53 2017），以及 YDT 3709-2020《基于 LTE 的车联 网无线通信技术 消息层技术要求》 互联互通：与主流厂家 OBU/RSU 设备完成新四跨、四跨、三跨互通 测试 |
|
定位与同步方式 |
BeiDou/GPS/GLONASS/Galileo PP1S+TOD/NMEA（外同步接口） 全系统全频高精度 RTK 定位模块（选配） |
|
无 GNSS 场景 |
在隧道、地下车库等无 GNSS 信号场景下，支持 RSU 和 OBU 之间的 PC5 空口同步，实现 RSU 和 OBU 的通信以及 OBU 定位功能 |
|
PC5 通信指标 |
自研芯片和模组：采用中信科自研芯片，内置 4 核 A7 处理器，支持 All-in-one 设计； 工作频段：5905-5925MHz 工作带宽：10 MHz /20MHz 发送功率：MAX 23dBm 天线数：2 |
|
安全 |
支持国密算法与国际商用密码算法 |
|
运维便捷 |
支持近端操作维护与远程集中运维 |
|
对外接口 |
10/100/1000M 网口（RJ45），RS485/RS422（RJ45） |
|
供电方式 |
DC 9~36V 或 PoE（IEEE 802.3at） |
|
整机功耗 |
≤ 10W |
|
储存温度 |
-40℃~ +85℃ |
|
工作温湿度 |
-40℃~ +85℃, 5%~95% RH 相对湿度（无冷凝） |
|
安装方式 |
设备提供抱箍安装件，支持横杆和竖杆安装，抱杆直径建议 8~20cm， 安装高度建议 6~8m，杆体需要良好接地 |
注：选配全系统全频高精度RTK 定位模块的RU3110E 为 CORS 型RSU，CORS 型RSU 支持通过PC5 口播发RTCM 协议 差分数据，支持OBU 实现车道级定位。CORS 型RSU 需要配 套高精度GNSS 天线来使用，高精度GNSS 天线是选配件，需要单独采购。
外观

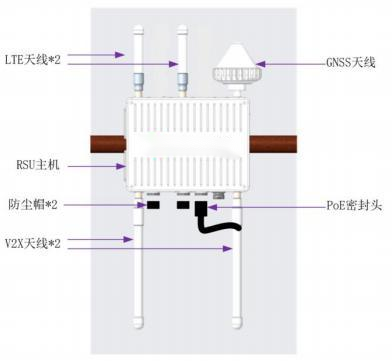

图 3-1 RU3110E 正面（组装后）

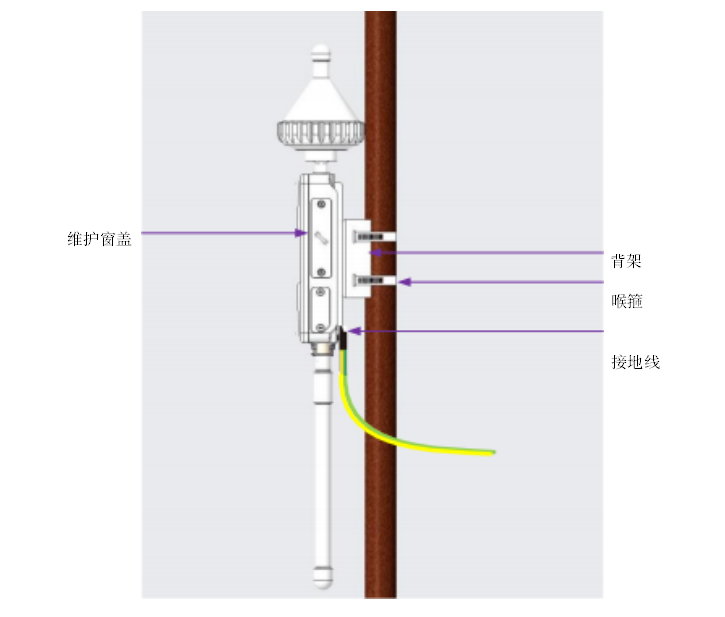

图 3-2 RU3110E 侧面（组装后）
印有东南超算 LOGO 的为设备正面，安装背架的一面为设备背面；GNSS 天 线与 LTE 天线安装在设备顶部，V2X 天线与电源接口位于设备底部。接地柱位于 设备背面靠近底部区域，有接地标识“
”。
注：设备安装之后，保持顶部接口向上，底部接口向下，中信科智联LOGO 字体向上，机身垂直于地面，严禁机身倾斜、倒 置安装，倾斜、倒置安装存在设备进水的风险。
注：LTE 天线接口与V2X 天线接口都是N-Female 接头，安装天线时，请注意天线上的标识与设备接口丝印，必须对应安 装，避免天线安装位置错误。
接口

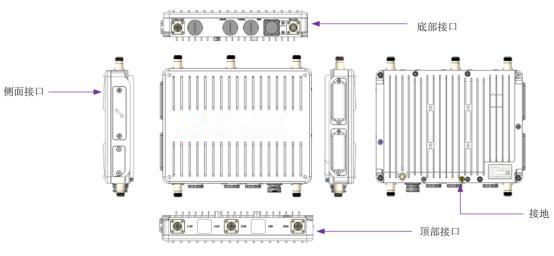

图 3-3 RU3110E 产品接口
RU3110E 各接口分别分布在设备的顶部、底部、和侧面。接地柱位于设备背 面靠近底部区域，有接地标识“”。
注：所有接口必须连接相应天线或线缆，如不使用，需要使用包装内的防尘帽，堵头做好密封，不允许暴露在环境中，接口 长期暴露于环境中会导致设备运行故障。

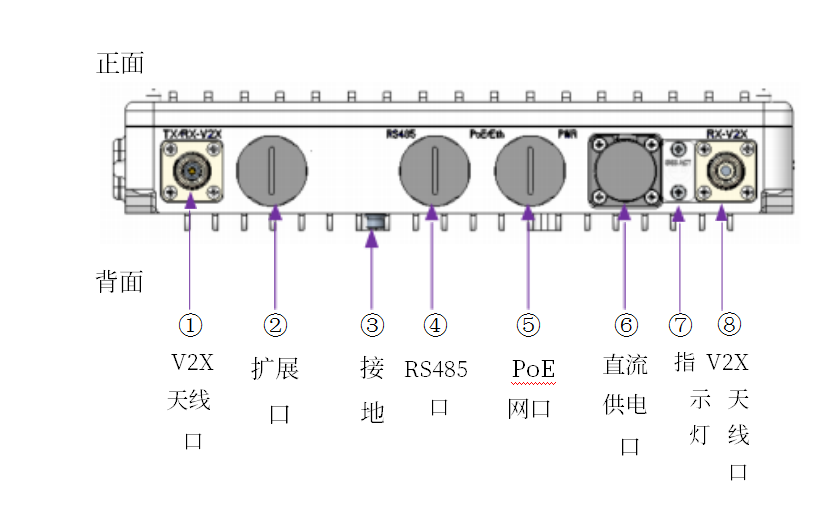

图 3-4 RU3110E 产品底部接口
底部接口说明如表格 2-1 所示。
表格 2-1 RU3110E 底部接口
|
编号 |
接口说明 |
详细说明 |
|
1 |
V2X 主天线接口 （TX/RX-V2X） |
N-Female 接头 |
|
2 |
扩展口 |
不可用 |
|
3 |
接地 |
接地线用于保证 RSU 的良好接地。 接地线的横截面积为 6 mm²,呈黄绿色，两端均为 OT 端子 |
|
4 |
RS485 接口 |
RJ45 插座 支持 RS485/RS422 支持支持授时协议 PP1S+TOD/NMEA |
|
5 |
PoE 接口 |
RJ45 插座 10/100/1000M 自适应以太网 支持 PoE（IEEE 802.3at） |
|
6 |
电源接口 （DC12/24V） |
支持 DC9-36V |
|
7 |
指示灯 |
|
|
8 |
V2X 辅天线接口 （RX-V2X） |
N-Female 接头 |
注：扩展口用于支持更丰富的道路设备接口，暂不支持。
注：所有接口必须连接相应天线或线缆，如不使用，需要使用包装内的防尘帽，堵头做好密封，不允许暴露在环境中，接口 长期暴露于环境中会导致设备运行故障。
注：LTE 天线接口与V2X 天线接口都是N-Female 接头，安装天线时，请注意天线上的标识与设备接口丝印，必须对应安 装，避免天线安装位置错误。

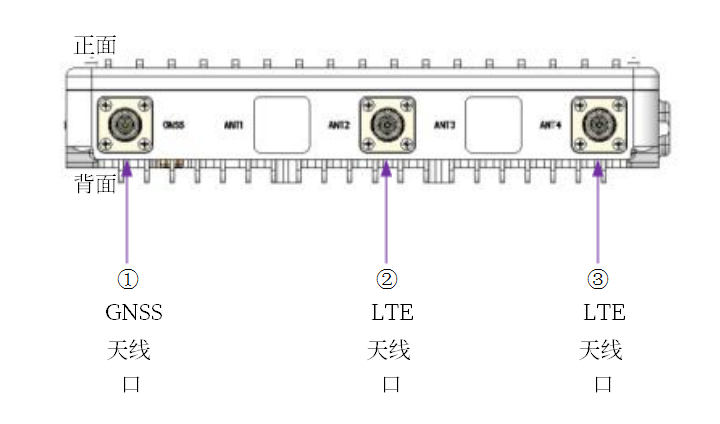

图 3-5 RU3110E 产品顶端接口
顶部接口说明如表格 3-23-2 所示。
表格 3-2 RU3110E 顶部接口
|
编号 |
接口说明 |
详细说明 |
|
1 |
GNSS 天线接口 |
N-male 接头 |
|
2 |
LTE 主天线（TX/RX-4G） |
N-Female 接头 |
|
3 |
LTE 辅天线（RX-4G） |
N-Female 接头 |
注：LTE 天线接口与V2X 天线接口都是N-Female 接头，安装 天线时，请注意天线上的标识，避免天线安装位置错误。

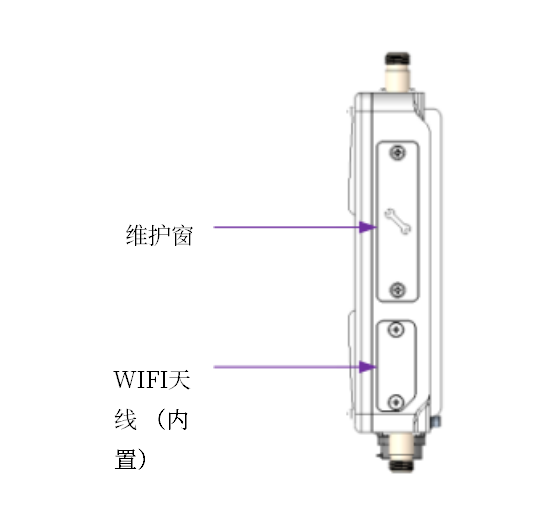

图 3-6 RU3110E 产品侧面接口
维护窗盖板上有“
”符号，维护窗螺丝采用防脱螺丝。

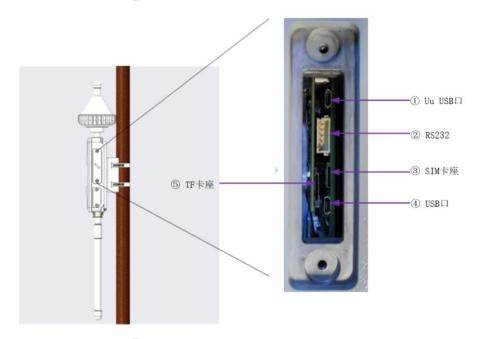

图 3-7 RU3110E 维护窗
维护窗内部各接口说明如表格-3 所示。
表格 3-3 RU3110E 维护窗内接口说明
|
编号 |
接口说明 |
详细说明 |
|
1 |
USB2.0 接口-LTE |
LTE 通信模组程序下载更新接口 需要专业工具与技能，如有需要请联系东南超算技术 支持人员方可操作 |
|
2 |
RS232 接口 |
串口调试接口 需要专业工具与技能，如有需要请联系东南超算技术 支持人员方可操作 |
|
3 |
SIM 卡座 |
nano SIM（SIM 卡选配） |
|
4 |
USB2.0 接口-V2X |
V2X 通信模组程序下载更新接口 需要专业工具与技能，如有需要请联系东南超算技术 支持人员方可操作 |
|
5 |
TF 卡座 |
TF 卡扩展槽（客户根据需求可选配 TF 卡） |
注：如无必要，切勿卸下维护窗盖板。维护操作完毕，维护窗盖板必须盖好、拧紧、密封良好，密封不良会导致漏水危及产 品安全。
指示灯

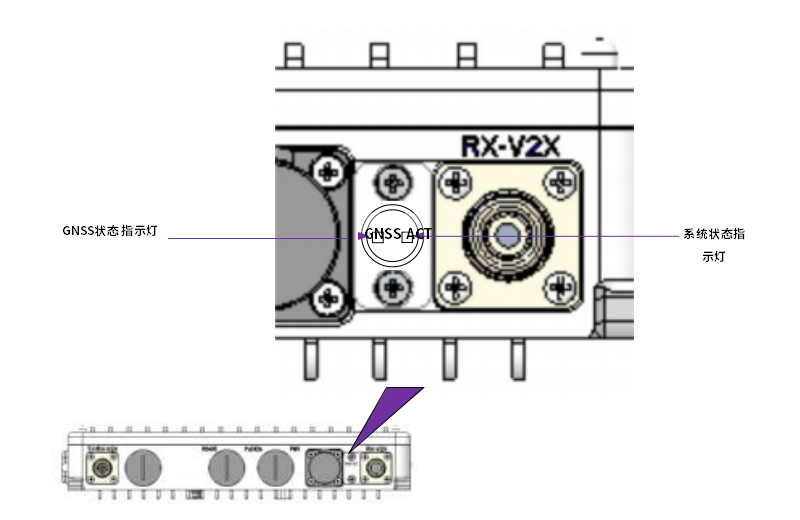

图 3-8 指示灯
LED 指示灯说明如错误!未找到引用源。-4，错误!未找到引用源。-5 所示。
l 系统状态指示
错误!未找到引用源。 系统状态灯指示“ACT”
|
定义 |
指示灯 |
状态 |
含义 |
|
系统状态指 示（运行灯和 告警灯的状 态互斥。告警 灯亮， 运行 灯灭。反之亦 然.） |
|
指示设备的故 障状态 |
灭—设备无重大故障（常态） 亮—长亮：系统加载失败 亮—慢闪（1Hz）：GNSS 初始化中 亮—快闪（5Hz）：设备异常，如 Modem 跑死 |
|
|
指示设备的运 行状态 |
亮-慢闪（1hz）：设备正常运行（常态） 亮-快闪（5hz）: Modem 去激活 灭：设备异常 |
GNSS 状态指示
错误!未找到引用源。3-5 GNSS 状态指示灯“GNSS”
|
定义 |
指示灯 |
状态 |
含义 |
|
GNSS 状态指示 |
|
蓝常亮 |
GNSS 模块未锁定，无 PP1S 输出 |
|
|
蓝闪烁 |
GNSS 模块锁定，PP1S 输出 |
|
|
|
上电绿常亮 CPU 正常启动后常灭 |
电源正常 |
技术支持
客户服务热线电话：400-799-3633
技术支持联系邮箱：yunweifuwu2023@163.com。
